HART-Modem
Das HART-Modem ist in Verbindung mit einem PC und Bedienprogramm ideal zur
- Inbetriebnahme
- Konfiguration
- Signalanalyse
- Datensicherung + Dokumentation
der Feldgeräte. Die integrierte Schleifenversorgung ermöglicht auch einen Stand-alone-Betrieb zur Konfiguration (Transmitter wird mit versorgt).
Lieferumfang: Modem mit HART-Kabel, USB-Kabel, Software
Eigenschaften
des HART-Modem:
Aktiver Betrieb: Stromschleife wird mitversorgt
Passiver Betrieb: in einer vorhandenen Stromschleife
PC-Schnittstelle: virtueller COM-Port
Versorgung: aus USB-Anschluss
Stromaufnahme: 175…275 mA
Anschluss HART: Krokodilklemme
Anschluss PC: USB Typ A
USB-Spezifikation: 2.0 kompatibel
Schutzart: IP20
Galvanische Trennung: zwischen USB und HART
Gehäuse: ABS, 105x66x20 mm

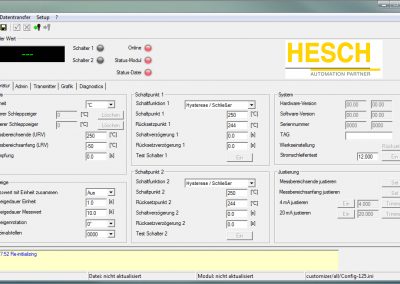

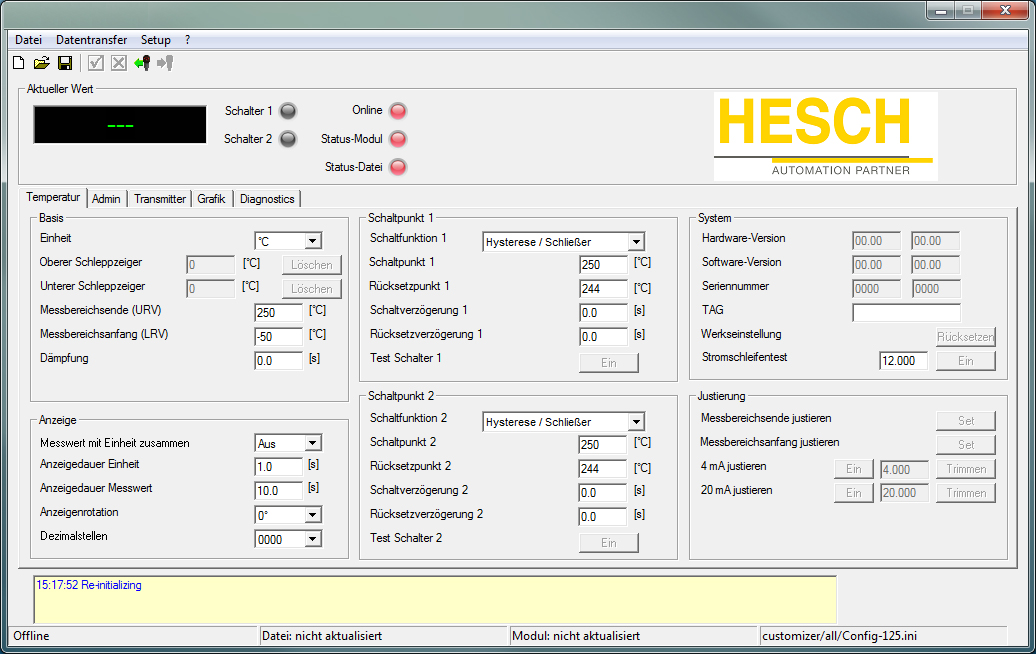

HART-Software
(Temperatur, Schaltpunkte und Anzeige einstellen)

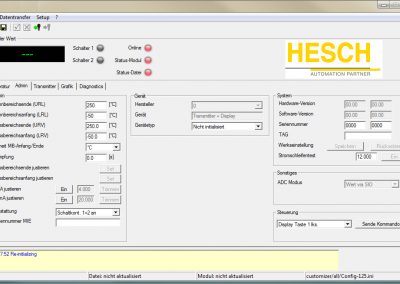

HART-Software
(Admin Einstellungen)

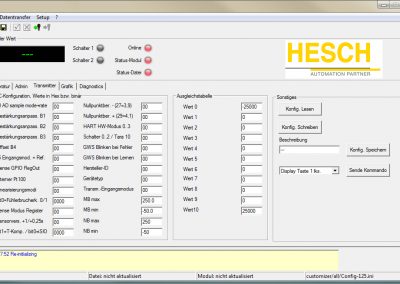

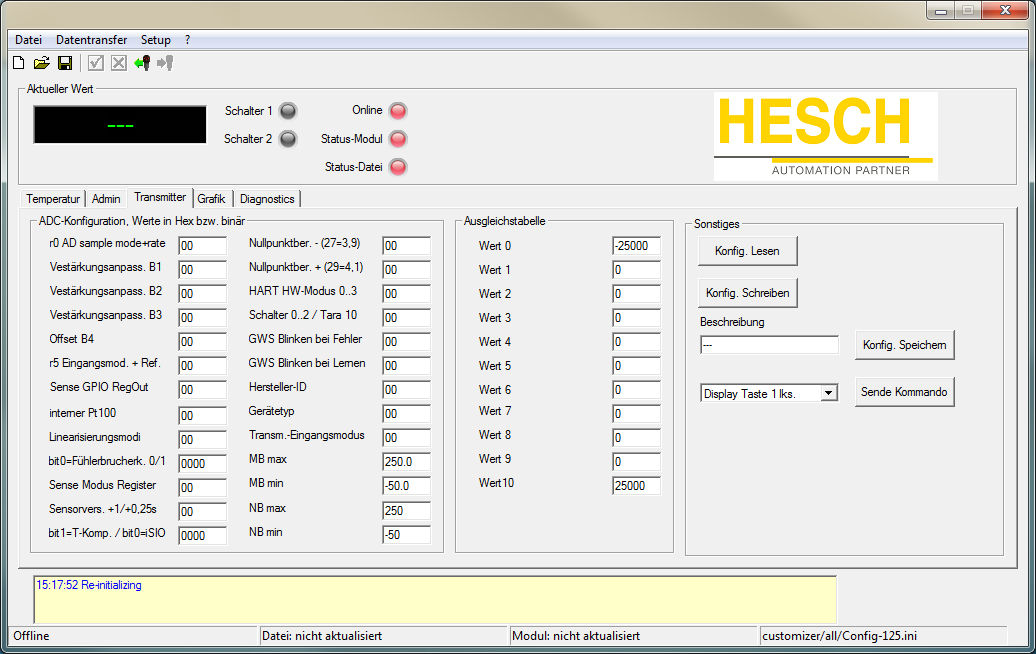

HART-Software (Transmitter)
(ADC Konfiguration)

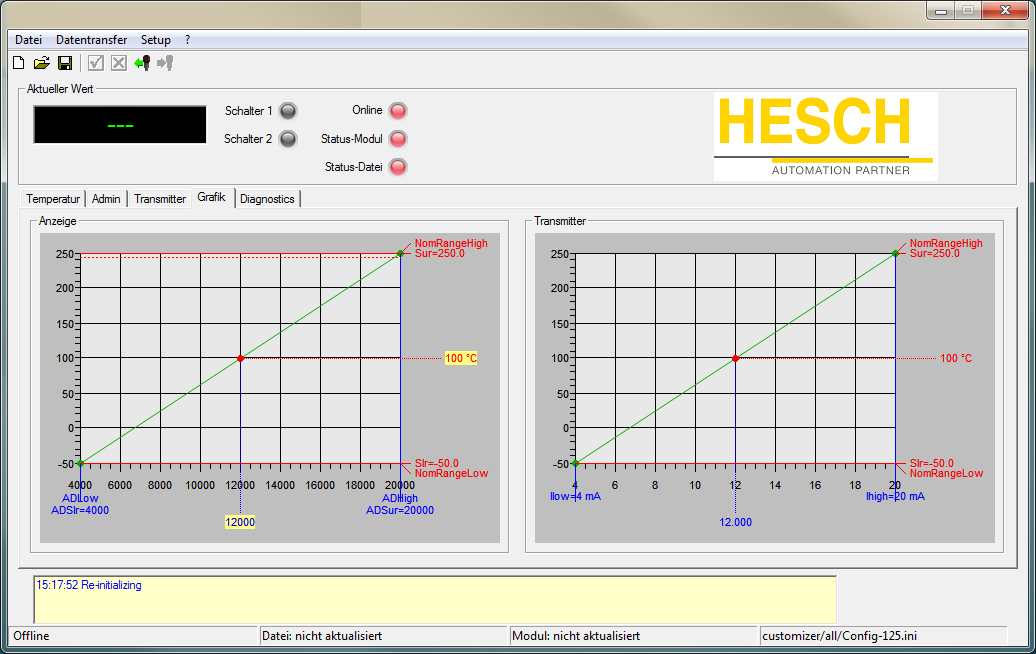

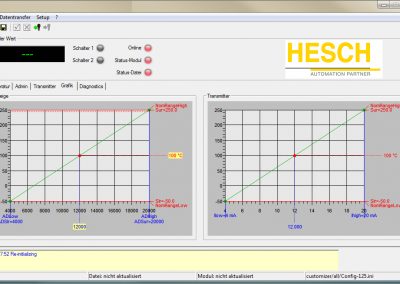

HART-Software
(Grafik Anzeige)
HART-Kommunikation
Das HART-Tool ist ein grafisches, menügeführtes Bedienprogramm für die HE-MSL-Baureihe.
Es kann zur Inbetriebnahme, Konfiguration, Signalanalyse, Datensicherung und Dokumentation des Gerätes verwendet werden.
Betriebssysteme: Windows2000, Windows XP, Windows 7 und 8.1
Anschluss über HART-Interface / PC-USB-Schnittstelle oder Handgerät HART-Kommunikator.
